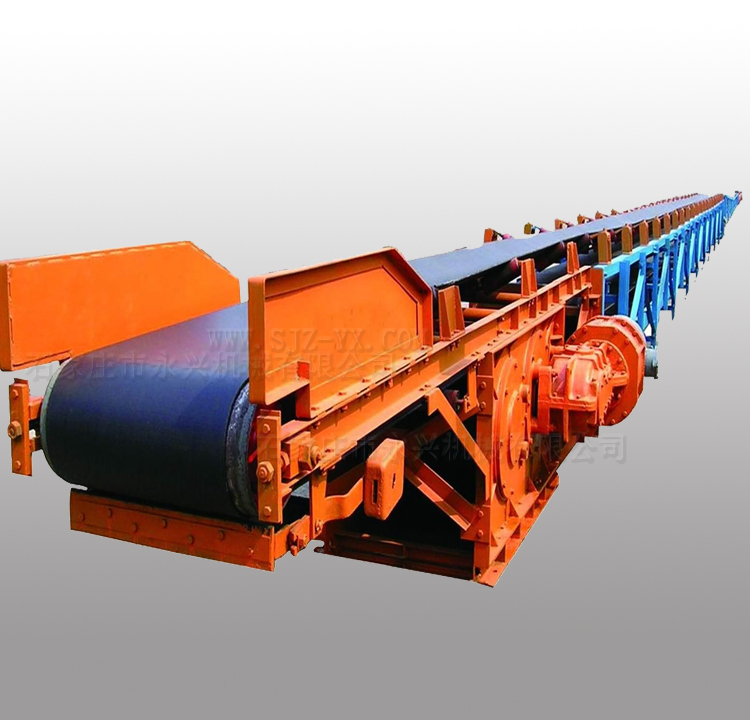

産品名稱：DTⅡ型固定式帶式輸送機
（1）DTⅡ固定式帶式輸送機是通用型系列産品，可廣泛用于冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各個行業。由單機或多機組合成輸送系統來輸送物料，可輸送松散密度為500～2500Kg/m3的各種散狀物料及成件物品。
（2）DTⅡ型固定式帶式輸送機适用的工作環境溫度一般為－25～40℃。對于在特殊環境中工作的帶式輸送機，如要求具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采用相應的防護措施。
（3）DTⅡ型固定式帶式輸送機均按部件系列進行設計。設計者可根據輸送工藝要求，按不同的地形、工況進行選型設計并組合整台輸送機。本系列部件可滿足水平及傾斜輸送的要求，也可采用凸弧段，凹弧段與直線段相結合的輸送形式。
（4）輸送機允許輸送的物料粒度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。各種帶寬适用的最大粒度，本系列推薦按下表選取。當輸送硬岩時，帶寬超過1200mm後，粒度一般應限制在350mm範圍内，而不能随帶寬的增加而加大。

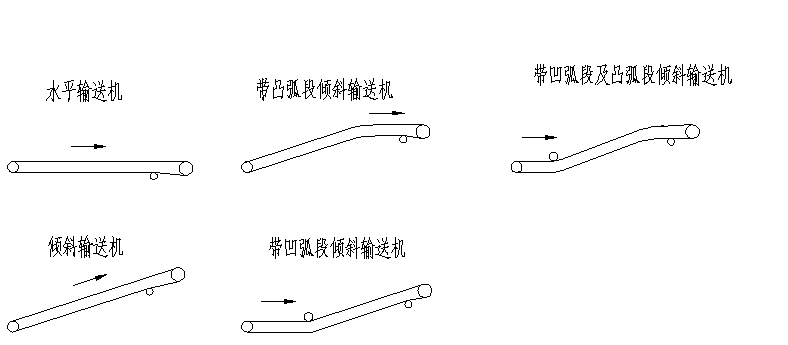

DTⅡ型帶式輸送的基本布置形式：
各種帶寬适用的最大粒度：
帶寬 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
最大粒度 | 100 | 150 | 200 | 300 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
傳動形式與傳遞功率的關系：
傳動形式 | 功率範圍（Kw） | 備注 |
彈性聯軸器直接傳動 | 2.2~37 | 功率≤220Kw時 電壓為380V 功率≥220Kw時 電壓為6000V |
Y系列電機加液力耦合器 | 45~315 | |
電動滾筒直接傳動 | 2.2~55 |
産品規格及主要技(jì )術參數：
帶寬 | 帶 速 V， m/s | |||||||||||
0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4 | 4.5 | 5.0 | 5.6 | 6.5 | |
輸送能力IV,m3/h | ||||||||||||
500 | 69 | 87 | 108 | 139 | 174 | 217 | -- | -- | -- | -- | -- | -- |
650 | 127 | 159 | 198 | 254 | 318 | 397 | -- | -- | -- | -- | -- | -- |
800 | 198 | 248 | 310 | 397 | 496 | 620 | 781 | -- | -- | -- | -- | -- |
1000 | 324 | 405 | 507 | 649 | 811 | 1014 | 1278 | 1622 | -- | -- | -- | -- |
1200 | -- | 593 | 742 | 951 | 1188 | 1486 | 1872 | 2377 | 2674 | 2971 | -- | -- |
1400 | -- | 825 | 1032 | 1321 | 1652 | 2065 | 2602 | 3304 | 3718 | 4130 | -- | -- |
1600 | -- | -- | -- | -- | 2186 | 2733 | 3444 | 4373 | 4920 | 5466 | 6122 | -- |
1800 | -- | -- | -- | -- | 2795 | 3494 | 4403 | 5591 | 6291 | 6989 | 7829 | 9083 |
2000 | -- | -- | -- | -- | 3470 | 4338 | 5466 | 6941 | 7808 | 8676 | 9717 | 11277 |
2200 | -- | -- | -- | -- | -- | -- | 6843 | 8690 | 9776 | 10863 | 12166 | 14120 |
2400 | -- | -- | -- | -- | -- | -- | 8289 | 10526 | 11842 | 13158 | 14737 | 17104 |
注：1.輸送能力是按水平輸送，動堆積角20°，托輥槽型為35°時計算的。
2.表中帶速（4.5）（5.6）m/s為非标準值，一般不推薦使用。
