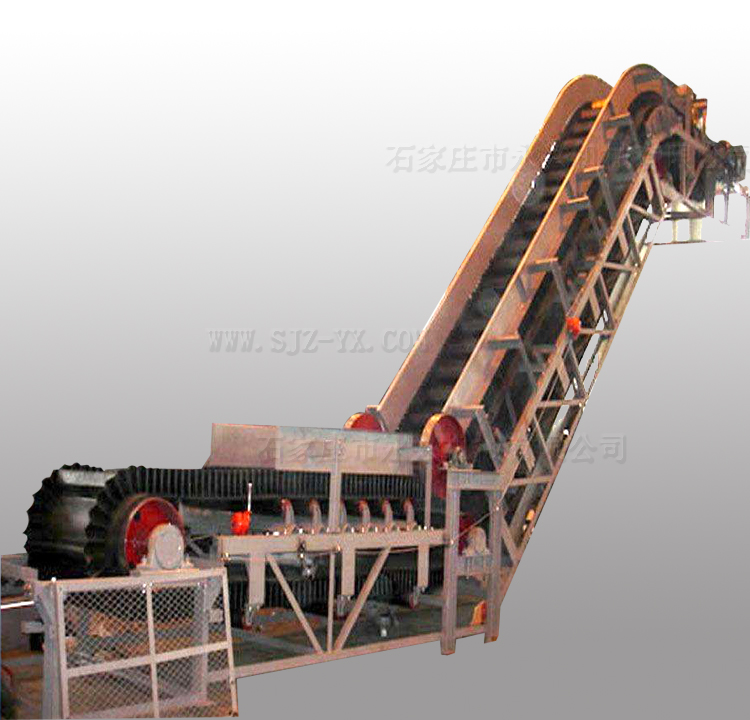

産品名稱：DDJ型大傾角帶式輸送機

DDJ系列大傾角波狀擋邊膠帶輸送機的主要特點是可大傾角輸送，結構緊湊，占地面積少。輸送過程中，不易撒落物料，大大提高了輸送效率。它是冶金、建築、煤炭、化工、港口、鍋爐上煤等領域非常理想的輸送設備。其機構是在平行橡膠帶兩側，增加不同高度的可彎曲、可伸縮的橡膠波形立式“裙邊”、帶體中間固定具有一定強度和彈性的“T”形、“C”形和“TC”形橡膠橫隔闆。将橡膠帶分隔成一個個匣形小區，使其既具有橡膠輸送帶運輸過程中變向容易，又具有刮闆輸送機和鬥式提升機不易撒料，能在較大傾斜角度範圍内輸送物料的特點。從而使大傾角擋邊輸送機輸送角最大可達90度。

主要優點：

（1）可大角度輸送物料，能大量節省設備占地面積，徹底解決了普通帶式輸送機所不能達到的輸送角度;

（2）機械化帶式輸送機輸送物料，總體投資費用低，大約節省投資費用的20%~30%;

（3）該機型與普通帶式輸送機、鬥式提升機、刮闆輸送機比較，其綜合技(jì )術性能都優越;

（4）輸送量大，提升高度更高，單機垂直高度可達500m;

（5）從水平到傾斜（或垂直）都能平穩過渡;

（6）能耗低，結構簡單，維修方便;

(7) 膠帶強度高，使用壽命長。

使用範圍:

本系列産品廣泛用于建材、糧食、煤炭、化工、水電和冶金部門，可在－19°C～＋40°C的環境範圍内輸送堆積密度為0.5-2.5t/m³的各種散裝物料。對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊皮帶。

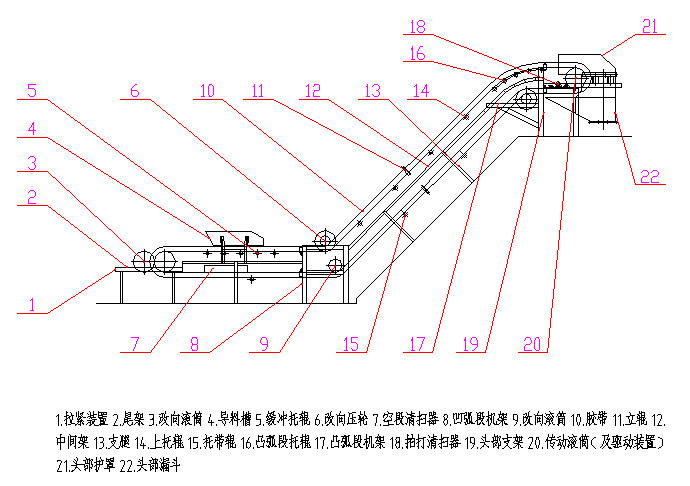

DDJ型大傾角帶式輸送機結構示意圖：

産品規格及主要技(jì )術參數：

帶寬	擋邊高	橫隔闆間距	傾角
帶寬	擋邊高	橫隔闆間距	30°	40°	50°	60°	70°	90°
400	60	130	14	11	9	7	6	4
	60	250	7	6	5	--	--	--
	80	130	27	21	17	14	11	7
	80	250	15	11	9	7	--	--
	120	130（380）	（21）	（16）	37	31	25	15
	120	250	32	25	20	16	13	--
500	80	130	39	31	25	20	17	10
	80	250	21	16	13	11	--	--
	120	130（380）	34	26	60	50	41	25
	120	250	52	40	32	26	21	--
	160	250	65	52	42	34	28	17
	160	380	45	34	27	23	18	--
650	80	130	59	47	37	31	25	15
	80	250	32	24	19	16	--	--
	120	130（380）	52	40	90	75	62	38
	120	250	78	60	48	39	32	--
	160	250	105	85	68	55	45	28
	160	380	73	56	45	36	30	--
800	120	130（380）	65	50	113	95	77	47
	120	250	99	76	60	49	40	--
	160	250	136	140	88	72	58	36
	160	380	94	72	58	47	38	--
	200	250（500）	113	87	139	113	92	57
	200	380	148	114	91	74	61	37
1000	160	250	186	150	120	98	80	49
	160	380	129	99	79	64	52	--
	200	250（500）	159	122	195	159	130	80
	200	380	207	160	128	105	85	52
	240	250（500）	229	176	141	229	187	115
	240	380	283	231	135	151	123	76
1200	160	250	223	180	144	117	96	59
	160	380	154	118	95	77	63	--
	200	250（500）	191	147	235	191	156	96
	200	380	250	193	154	126	103	63
	240	250（500）	278	213	170	278	226	139
	240	380	342	280	224	183	149	91
	300	380	410	352	290	237	193	118
	300	500	350	276	221	180	147	90
1400	200	250（500）	229	175	281	229	187	115
	200	380	229	231	185	151	123	75
	240	250（500）	342	262	210	342	279	171
	240	380	422	345	276	225	184	113
	300	380	512	440	363	296	241	148
	300	500	437	345	276	225	183	112
	400	380	780	709	634	549	451	277
	400	500	707	614	515	420	343	210
1600	200	250（500）	272	208	334	272	222	136
	200	380	355	274	220	179	146	90
	240	250（500）	406	311	249	406	331	203
	240	380	501	410	328	267	218	134
	300	380	614	527	436	355	289	178
	300	500	525	413	331	270	220	135
	400	380	940	855	764	662	543	333
	400	500	852	740	621	507	413	253
