産品名稱：埋刮闆輸送機
埋刮闆輸送機是一種在封閉的矩形斷面的殼體内，借助于運動着的刮闆鏈條連續輸送散狀物料的運輸設備。埋刮闆輸送機結構簡單，重量輕，體積小，密封性強，安裝維修方便。它不但可以水平運輸，也可傾斜或垂直運輸，可多點加料，多點卸料，工藝布置靈活，全封閉運輸不污染環境。當發生過載時，抗沖擊繼電器馬上切斷電源，保護整機完好。
我廠研究的大粒度“新型”埋刮闆輸送機，外部尺寸與普通型相同，技(jì )術性能不低于普通型，但輸送物料的粒度可達普通型的4～6倍（見下表），其特點在于采用不易卡死的多自由度圓環鏈條，配以側隙較大的高強度刮闆，從而實現了大粒度物料的可靠輸送。
型号 | MS16 | MS20 | MS25 | MS32 | MS40 | MC16 MZ16 | MC20 MZ20 | MC25 MZ25 | MC32 | MC40 |
普通型mm | 8 | 10 | 12.5 | 16 | 20 | 5.3 | 6.7 | 8.3 | 10.7 | 13.3 |
大粒度mm | 32 | 40 | 50 | 63 | 80 | 32 | 40 | 50 | 63 | 80 |

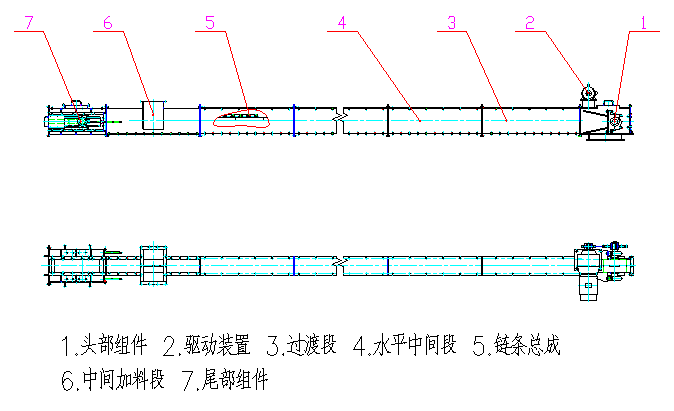

MS型埋刮闆輸送機結構示意圖
MS型埋刮闆輸送機技(jì )術參數：
型号 | MS16 | MS20 | MS25 | MS32 | MS40 | ||
機槽寬度 B(mm) | 160 | 200 | 250 | 320 | 400 | ||
機槽高度 h(mm) | 160 | 200 | 250 | 320 | 360 | ||
刮闆鏈條 | 鏈條節距 t(mm) | 100 | 125 | 160 | 200 | 200 | |
鏈條型式和代号 | 模鍛鏈 | DL10 | DL12.5 | DL16 | - | - | |
滾子鏈 | GL10 | GL12.5 | GL16 | - | - | ||
雙闆鏈 | - | - | - | BL20 | BL20 | ||
刮闆型式和代号 | T 型 | √ | √ | √ | - | - | |
U1 型 | - | - | - | √ | √ | ||
速度 m/sec | 0.16 | √ | √ | √ | - | - | |
0.20 | √ | √ | √ | √ | √ | ||
0.25 | √ | √ | √ | √ | √ | ||
0.32 | √ | √ | √ | √ | √ | ||
輸送量 Q(m 3 /h) | 11~25 | 17~39 | 23~54 | 48~88 | 67~124 | ||
電動機功率 KW | 1.5 | √ | √ | - | - | - | |
2.2 | √ | √ | √ | - | - | ||
3.0 | √ | √ | √ | - | |||
4.0 | √ | √ | √ | √ | √ | ||
5.5 | √ | √ | √ | √ | √ | ||
7.5 | √ | √ | √ | √ | √ | ||
11 | - | √ | √ | √ | √ | ||
15 | - | √ | √ | √ | √ | ||
18.5 | - | - | √ | √ | √ | ||
22 | - | - | - | √ | √ | ||
30 | - | - | - | √ | √ | ||
37/40 | - | - | - | - | √ | ||
輸送機最大長度 L (m) | 80 | 80 | 80 | 80 | 80 | ||
允許傾斜安裝角度 | 0 °≤α≤ 15 ° | ||||||
說明：表中輸送量按物料輸送功率為70%計算所得，功率按物料的内摩擦角45°，外摩擦角31°計算。物料密度增大，功率成比例增大。
