颚式破碎機6大部位的安裝要點及注意事項

颚式破碎機簡稱颚破，廣泛應用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中，由于破碎的物料硬度大，在工作中會出現較強的振動，因此前期的安裝工作非常的重要，本文分享颚式破碎機6大部位的安裝要點及注意事項。

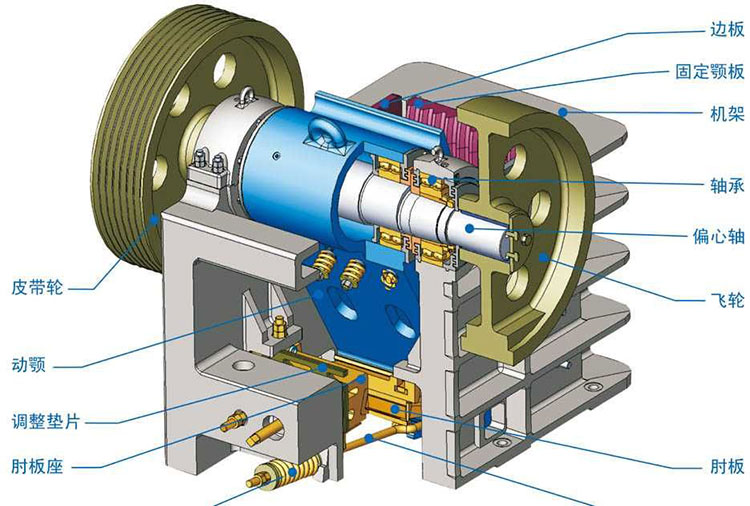

一、颚式破碎機的安裝要點

颚式破碎機在裝配破碎機時先需要将破碎機的機架安裝在地基上，然後再将其他的部件按照順序進行安裝。

1、颚破機架的安裝要點

在安裝破碎機機架時應将機架和混凝土之間墊上減小振動的東西，例如：硬木、橡膠等，機架的安裝在基礎上或在木座上的橫向和縱向水平度需要符合設備的安裝要求。在進行機架安裝時，其放置在基礎上的橫向和縱向水平度都應小于0.2mm。

2、颚破偏心軸和軸承的裝配要點

a、在進行軸和軸承裝配之前，需要将滑動軸承做好研配，再将其放入滑動軸承座中，通過水平儀對其放置的水平度和同軸度進行檢測，如果測量結果符合要求，再将偏心軸安裝在軸承上，通過在軸頸上塗抹紅丹粉來查看軸和軸承之間的配合情況。
b、因軸承在裝配過程中需要利用熱脹冷縮原理，因此加熱工藝必須嚴格控制，針對不同規格、大小的軸承選擇合适的溫度進行加熱。颚破軸承外徑 為Φ650，内徑為Φ400，屬于大型軸承，在加熱過程中往往加熱不均勻，造成裝配質量下降，因此我們選擇調轉軸承方向180°對另面重新加熱，以 保證軸承加熱的均勻。
c、裝配過程中要求同時對軸承的對角敲擊，保證軸承平衡地進入偏心軸中，在偏心軸進入動颚過程中，我們要求用鐵錘擊打動颚，利用相互作用力将偏心軸裝入動颚中，不損壞偏心軸上的軸承。
d、運用黃油注油器将潤滑脂注入動颚中，加入軸承内的潤滑脂為其空間容積的50%左右，每3-6個月更換一次，換油時應用潔淨的汽油或煤油清洗 滾子軸承的滾道，使得軸承潤滑充分均勻，軸承在重負荷、高溫作用下得到很好的潤滑，延長颚破軸承的使用壽命。

如果滑動軸承表面高點過多，還需要進行刮研，直到其接觸面間的高點消失不見，在軸承座和軸承之間塗抹一定的潤滑油來降低軸的磨損，偏心軸滑動和機架之間的接觸面積應不小于80%，其間的間隙應當小于0.07mm。

3、颚破連杆的安裝要點

以上部分安裝到位後，可以安裝連杆，在連杆裝配之前應當對連杆和所需裝配的位置進行仔細的檢查，無問題後将連杆吊起，使用汽油或者是煤油對整個連杆進行清洗，清洗完成後在連杆表面塗抹一層油确保其安裝潤滑。然後将上軸承、主軸、上軸承及連杆上殼，而後吊起連杆，在連杆上裝上連杆螺栓并擰緊了，如連杆上殼與連杆之間加上襯墊後，其間配合并不嚴密造成漏油，應對襯墊進行加工或者是重新加裝新的襯墊，如果條件允許，可以通過在外部将連杆和主軸零件裝配好後使用行車将整體吊入機架中。

4、颚破肘闆的安裝要點

松開拉杆彈簧螺母，取下彈簧，用鏈條或鋼絲繩栓在動颚下部，再拉動鋼絲繩，使動颚靠近定颚，此時肘闆會自動落下。舊肘闆拆除後，再用鋼絲繩将新肘闆拉入肘闆座中，使肘闆和肘闆座緊密接觸，然後裝上拉杆和彈簧，此時肘闆支在肘闆座中，再使用行車拉動鋼絲繩，使動颚靠近定颚，而後肘闆會自動脫落，安裝時隻需将以上步驟反向重複即可。

5、颚破動颚的安裝要點

颚式破碎機動颚的裝配，采用事先組裝好的動颚部件進行裝配，先将動鄂部件進行相應的組裝，在地面上先将動颚、動颚軸、活動齒闆、肘闆墊等組裝完成後，再使用行車或者是吊車将組裝好的部件起吊裝在破碎機的機架裏。

對于滑動軸承，先把滑動軸承研配好，然後放入機架軸承座中，測量其斜度和同軸度的偏差值。如果在允許範圍内，在軸承和軸頸表面上塗上潤滑油，将動颚放到軸承中，同時對滑動軸承裝配的同軸度和斜度進行檢測，使用傾斜度保證在0.2mm，同軸度要小于0.06mm，從而完成對于動颚的裝配。

6、颚破齒闆的安裝要點

颚式破碎機齒闆是直接用于破碎礦石的部件，其結構簡單，但由于經常與礦石進行接觸，齒闆是破碎機中磨損快的，是需要經常更換的零件。齒闆橫斷面結構形狀有平滑表面和格子型表面兩種，由于其重量較大，需要做成容易更換的結構。齒闆使用螺栓或者是楔塊進行固定，其固定在機架前壁或者是動颚上，且兩者之間的接觸面必須要平直，不允許有翹現象，如果出現接觸有高點，需要及時進行處理。由于機架前壁内側是不加工，所以在定鄂齒闆背面與機架前壁之間墊層軟金屬墊片，确保兩者緊密貼合。

二、颚式破碎機的安裝注意事項

由于颚式破碎機在工作時振動較大，應将機器安裝在混凝土基礎上，為了減少振動、噪聲以及對附近建築物的影響，在破碎機和混凝土基礎之間墊以硬木墊闆、橡膠帶或其他減震材料。

排料口尺寸大小應按所需要産品粒度進行調整。調整時，應松開螺栓和拉緊彈簧。利用起頂螺栓頂開調整座，插入或抽去相應厚度的墊片，然後退回起頂螺栓，調整座在動颚自重的作用下，緊貼在機架耳座上，同時将墊片組壓攏在一起。此後，調整彈簧預壓力，以确保機器工作時，使推力闆與推力闆墊緊貼。但預壓力不宜過大，不發生敲擊聲即可，最後鎖緊調整座。
