TD75型帶式輸送機由于輸送量大、結構簡單、維護方便、成本低、通用性強等優點而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門，進行裝車、裝船、轉載或堆積各種常溫狀态的松散密度為500~2500kg/m3各種散狀物料或成件物品。由單機或多機組合成運輸系統來輸送物料，根據工藝要求可布置成水平或傾斜的形式，DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率;該輸送機适用的工作環境溫度一般為-25~+40℃。

1、驅動部分：由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成;根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。

2、滾動部分：分傳動滾筒和改向滾筒兩大類。

3、托輥部分：分槽形、平行、調心和緩沖托輥等。

4、清掃部分：分彈簧清掃器和空段清掃器。

5、卸料部分：分固定式犁式卸料器和電動卸料器。

6、制動部分：有帶式逆止器和滾柱逆止器兩種。

7、附件：在罩殼、導料槽、漏鬥等。

1、輸送平穩，物料與輸送帶沒有相對運動，能夠避免對輸送物的損壞。

2、噪音較小，适合于工作環境要求比較安靜的場合。

3、結構簡單，便于維護。能耗較小，使用成本低。

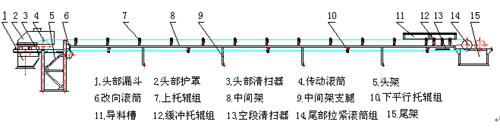

TD75型輸送機結構圖:

結構特征：1、整機布置：TD75型的整機布置應由設計者根據物料輸送工藝及其要求進行主參數選擇及某些計算後，選用本系列的各個部件組成一台完整的輸送機。一般整機布置有下面幾種基本形式。2、輸送帶：是曳引和承載物料的主要部件。TD75型采用普通橡膠輸送帶和塑料輸送帶兩種。輸送帶的接頭可采用機械卡或硫（塑）化連接。采用機械卡連接時，帶強将由于接頭強度的降低而降值使用，此點對整芯塑料帶尤為顯著。因此，機械卡連接隻适用于較短的輸送機或要求檢修時間特别短的場合。采用硫（塑）化連接可大大延長輸送帶的使用壽命，其接頭強度稍低于輸送帶本體強度。

TD75型帶式輸送機主要技(jì )術參數：
